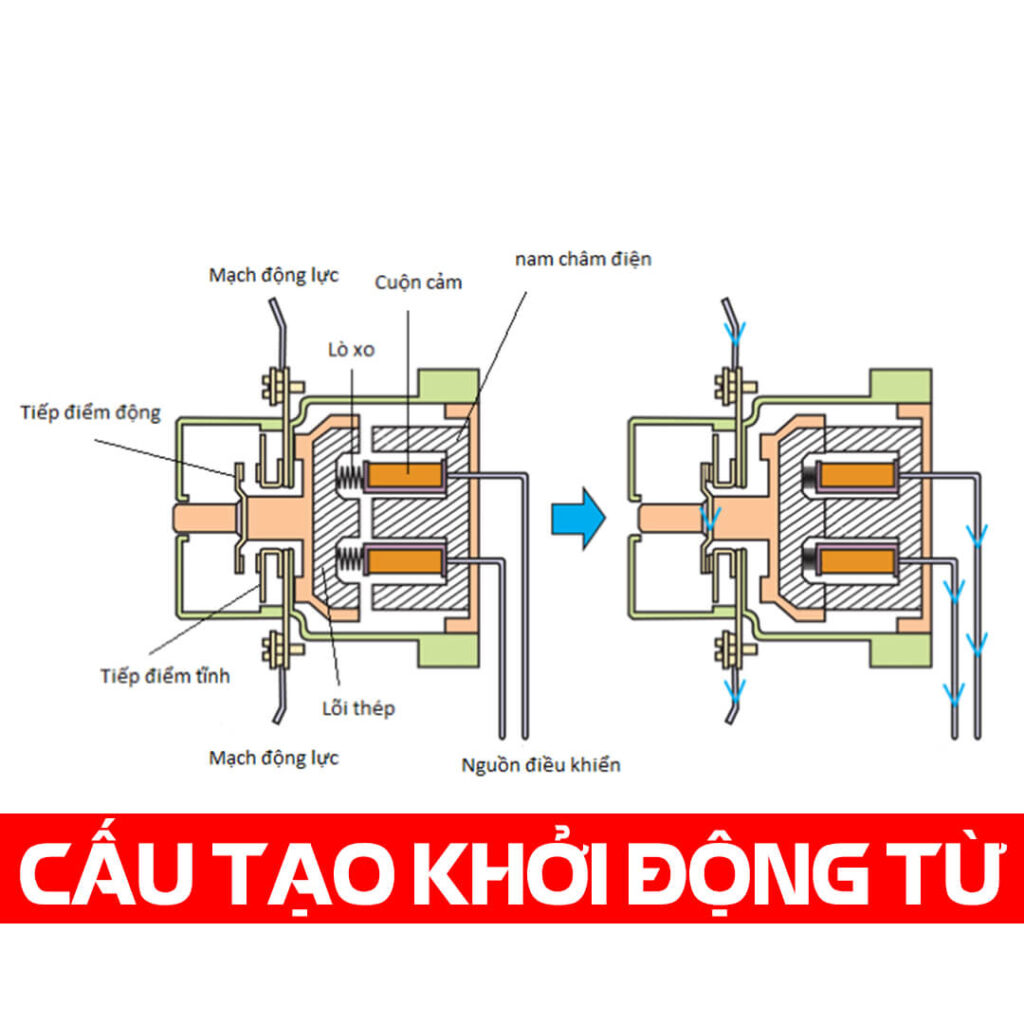

– Contactor được cấu tạo gồm các thành phần: nam châm điện, hệ thống dập hồ quang, hệ thống tiếp điểm.
– Nam châm điện: Gồm 4 thành phần: Cuộn dây dùng tạo ra lực hút nam châm, Lõi sắt, Lò xo tác dụng đẩy phần nắp trở về vị trí ban đầu.
Hệ thống dập hồ quang: Khi chuyển mạch, một số các tiếp điểm bị cháy và mòn dần, vì vậy cần hệ thống dập hồ quang.
– Hệ thống tiếp điểm: Hệ thống tiếp điểm của contactor trong tủ điện liên hệ với phần lõi từ di động qua bộ phận liên động về cơ.
– Tuỳ theo khả năng tải dẫn qua các tiếp điểm, ta có thể chia các tiếp điểm thành hai loại. + Tiếp điểm chính: Có khả năng cho dòng điện lớn đi qua. Tiếp điểm chính là tiếp điểm thường đóng lại khi cấp nguồn vào mạch từ của contactor trong tủ điện.
+ Tiếp điểm phụ: Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường hở.
+ Tiếp điểm thường đóng: là loại tiếp điểm ở trạng thái đóng khi cuộn dây nam châm trong contactor ở trạng thái nghỉ. Tiếp điểm này hở ra khi contactor ở trạng thái hoạt động.
